製作実例

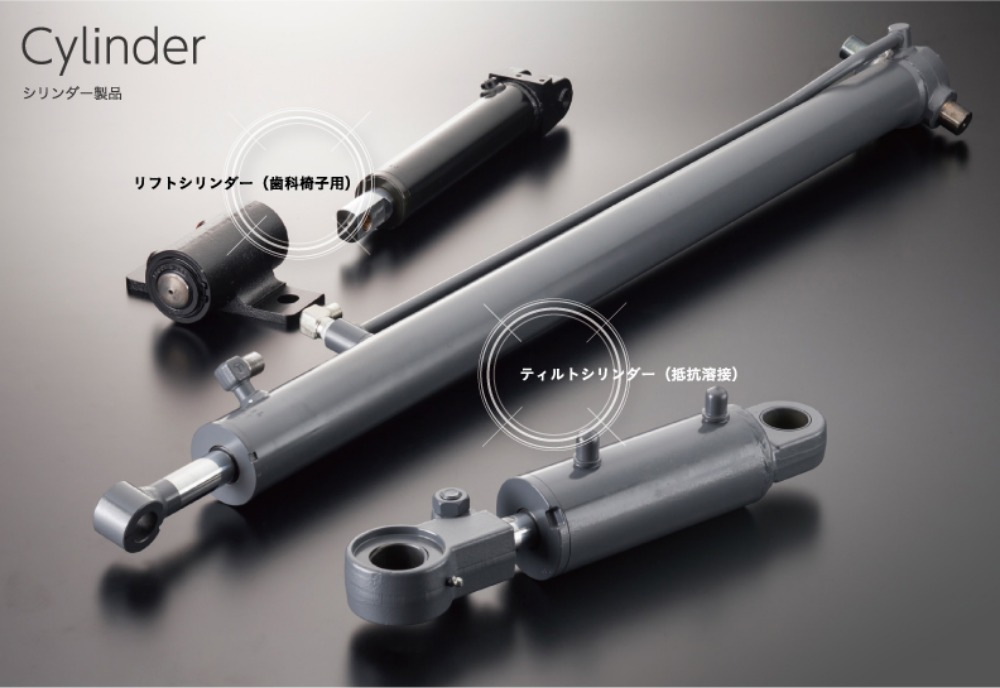

リフトシリンダー/ティルトシリンダー
【リフトシリンダー】
フォークリフトのフォークを上下の動かす油圧シリンダーです。
【ティルトシリンダー】
フォークリフトのマスト部分全体を傾けるための油圧シリンダーです。
抵抗溶接にて製作しております
-------------------------
製作可能諸元
シリンダーチューブ
・内径φ30~φ90 全長1000mm
・内径φ100~φ130 全長600mm
シリンダーロッド
・外径φ20~φ60 全長1260mm
ロッドメッキ
・CASS試験(JIS Z 2371)
・8h噴霧+16h保持を3サイクル後
・レーティングナンバ9.8-5を確保
使用圧力21MPa
